Qu'est-ce que le mouvement de pièces dans Solidworks Visualize ?

Grâce à un mouvement de pièces dans SOLIDWORKS Visualize vous pourrez montrer le déplacement de celles-ci et indiquer dans votre vidéo, un montage, une manipulation particulière etc…

Comment bouger une pièce ?

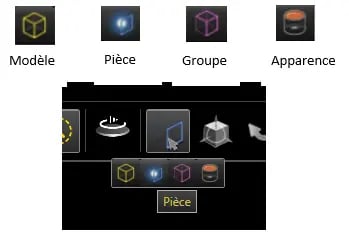

Dans un premier temps, avant de sélectionner votre pièce, il faut activer le mode de sélection des pièces

bugerunepiece-min



La sélection de vos pièces se fera avec un liseré bleu autour de la pièce.

selection-1-min

Lorsque l’on sélectionne une pièce avec ces modes activés, nous avons 3 flèches pour le déplacement et 3 cercles pour la rotation.

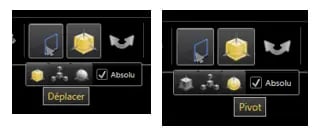

Pour bouger vos pièces, il faut également activer le mode de déplacement qui est juste à côté de la sélection des pièces.

Vous trouverez également les pivots, qui serviront plus tard pour positionner le centre du pivot.

positionner-min

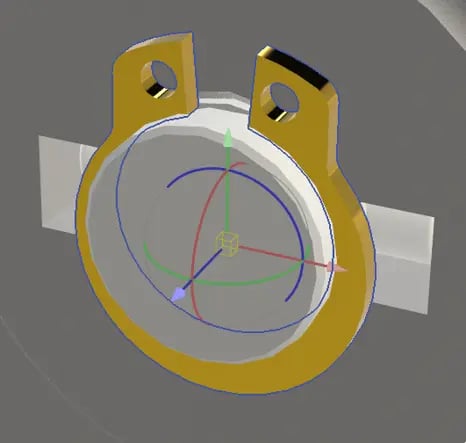

En maintenant le bouton gauche de la souris sur une des flèches et en me déplaçant sur cet axe, je peux déplacer ma pièce. Je lâche une fois la position trouvée.

d195169plcement-2-min

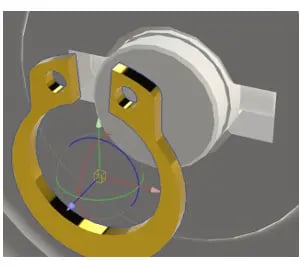

Vous pouvez utiliser des coordonnées numériques pour déplacer la pièce dans l’onglet Modèle → onglet Transformé sous Transformé.

transform1951691-min

Le bouton « Réinitialiser » permet de replacer la pièce à son emplacement d’origine (dès l’ouverture du fichier).

panneau-min

Changer le centre du pivot d'une pièce

Premièrement, sélectionnez le Pivot.

pivot-2-min

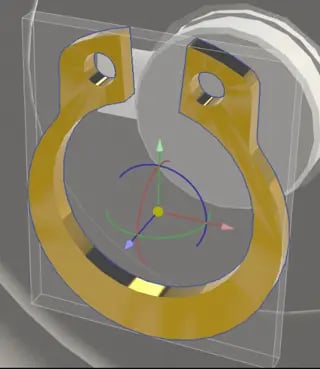

Votre pièce apparaît ainsi, avec une bille au centre.

Avec les flèches, vous pouvez déplacer cette fois le centre du pivot de la pièce.

On le positionne, par exemple, dans l’un des 2 petits trous.

Positionnez ce curseur à la main n’est pas facile. Il est possible de s’en rapprocher en déplaçant la caméra et en déplaçant le curseur au plus juste.

image5-min



Mais si l’on connait sa pièce avec la distance entre le centre de la pièce (photo précédente) et le centre de ce trou.

On ne peut pas, comme dans SOLIDWORKS Composer, utiliser l’arrêt du trou pour positionner le point de pivot !

image5-min

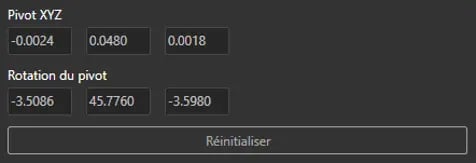

On peut utiliser ce panneau :



panneau-2-min

Grâce à lui, nous pouvons positionner correctement le centre de notre pivot (Mesuré sur SOLIDWORKS).


Puis il faut revenir sur le mode « Déplacer » et utiliser cette fois les cercles pour pivoter la pièce.

Si vous voulez faire pivoter votre trièdre (lors du positionnement de votre centre) et que vous voulez utiliser votre nouvelle position (différente des axes principaux X, Y, Z) il faudra décocher le ‘’Absolu’’ lorsque vous choisirez de déplacer la pièce.

d195169placer-1-min



Pour conclure

Le déplacement des pièces est relativement simple à condition de connaitre les points de pivot de vos pièces. Il n’y a pas de contraintes comme dans SOLIDWORKS. Si vous avez des mouvements de pièces à faire en vidéo avec du rendu, utilisez Motion dans SOLIDWORKS puis récupérez cette vidéo dans SOLIDWORKS Visualize pour vous concentrer sur le rendu.
