Nouveautés 3DEXPERIENCE SOLIDWORKS FD03 :

Nouveautés Portfolio :

Ajout de 2 nouveaux rôles :

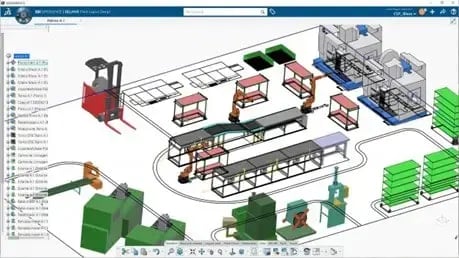

PLANT LAYOUT (PLA-OC)

Construisez le jumeau numérique de votre usine. Positionnez rapidement et facilement vos équipements 3D dans une maquette de la plateforme, ou directement par import de votre Plan 2D. Vous retrouvez également des capacités d’accrochage entre vos ressources, facilitant la création de lignes. Générez ensuite un plan d’implantation global de votre maquette sous forme 2D.

ENTERPRISE INTEGRATION SMALL PACK (XXK-S)

Principalement à destination des PME/PMI et livré avec 25 000 crédits, ce rôle vous permet de réaliser la connexion à votre ERP. Un crédit est consommé lors de l’exportation d’un document vers un ERP.

XAPP SOLIDWORKS :

DESIGN / Engineering => conception et ingénierie

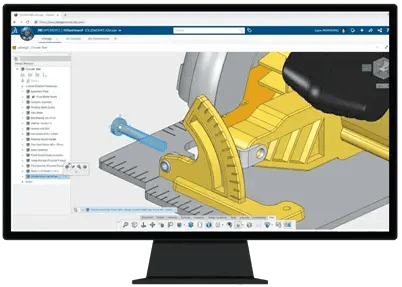

Nouvelles fonctionnalités apportées par FD03 sur le Rôle 3DCreator :

DFM HELPER

Améliorez la fabricabilité et rationalisez vos flux de production. Définissez des contrôles personnalisables pour la taille de vos pièces, l’épaisseur des parois et la spécification des trous.

ERROR AND WARNING MANAGER

Effectuez un dépannage rapide pour des futurs travaux de conception fluides. Cette nouvelle fonctionnalité vous permet d’afficher et de filtrer les avertissements dans le modèle ouvert via la boite de dialogue interactive. Vous avez la possibilité d’accéder à des menus détaillés pour chaque fonctionnalité.

EDIT SKETCH PLANE

Gagnez en précision et en contrôle en modifiant rapidement l’orientation de votre plan d’esquisse lors de sa création. Pour une esquisse basée sur une face ou un plan, vous pouvez définir manuellement l’origine et la référence perpendiculaire à l’aide de la commande « modifier le plan d’esquisse » et ainsi aligner vos esquisses à vos intentions de conception.

ACCESS LEARNING CONTENT FOR ACADEMIA

Accélérez le développement de vos compétences en CAO. Vous pouvez désormais accéder facilement à une bibliothèque de contenu de formation via un nouveau bouton sur la page d’accueil xDesign.

CONTOUR SELECTION

Rationnalisez votre flux de travail grâce à une sélection précise des contours, objets ou esquisses. La priorité de sélection est déterminée par la zone active.

SAVE AS DXF

Améliorez et rationnalisez votre flux de travail et d’exportation DXF grâce à de nouvelles capacités de sélection de face et d’esquisses.

SPLIT FACE / SPLIT BODY

Sélectionnez des esquisses entières avec l’outil SPLIT qui va automatiquement définir la direction comme normale au plan de l’esquisse.

MATERIAL APPLICATION PERFORMANCE

Bénéficiez d’une expérience de conception plus fluide et plus réactive. Optimisez votre flux de travail avec une application plus rapide des matériaux et une gestion des fichiers améliorée.

SEAMLESS TRANSITION BETWEEN XDESIGN AND SOLIDWORKS

Un flux de travail plus efficace grâce à une transition fluide entre xDesign et SOLIDWORKS. Vous pouvez désormais modifier directement des pièces dérivées dans xDesign.

MODIFY ENVIRONMENT

Masquez temporairement des composants lors de la modification d’un environnement de conception et améliorez ainsi votre flux de travail. La sélection et la modification des

Nouveautés au niveau du Rôle 3DSCULPTOR

MESH INSPECTION ANALYSIS IN MESH EDIT MODE

Gagnez du temps lors de la création et de l’édition du modèle de subdivision. Vous pouvez désormais activer l’outil d’inspection pendant l’édition du maillage afin d’analyser la qualité du maillage de la subdivision tout en garantissant l’intégrité de la géométrie et en évitant les auto-intersections.

Nouveautés au niveau du Rôle MANUFACTURING DEFINITION CREATOR

MIN/MAX/CENTER DIMENSION CONTROL FOR ARCS

Créez des dessins précis avec une flexibilité accrue. Une plus grande précision des cotes grâce à un contrôle renforcé de la cotation des arcs. Vous bénéficiez désormais de manipulateurs supplémentaires pour ajuster facilement les placements en fonction des distances maximale, minimale et centrale entre les arcs et les cylindres.

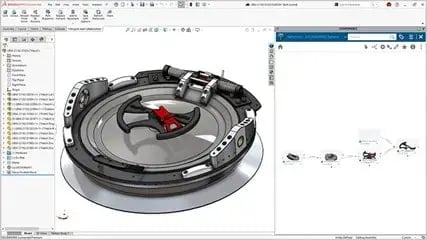

SOLIDWORKS CONNECTED

MAKE FROM TAB IN MySession SIDE PANEL

Vous pouvez désormais établir des dépendances « make from » directement dans SOLIDWORKS au niveau du panneau d’intégration. Il vous faudra néanmoins le rôle XSR spécification manager pour créer la définition des matériaux bruts.

ACTION HISTORY TRACKING

Ajout de l’onglet « historique » dans l’environnement SOLIDWORKS. Auparavant présent uniquement dans l’environnement web de la plateforme, XEN ou PAU, vous pouvez désormais afficher cet onglet dans l’environnement SOLIDWORKS.

Vous pouvez ainsi traquer directement toutes les actions qui ont lieu sur un objet : changement d’état de maturité, montée en révision, modification de la structure d’un assemblage. Vous pouvez retrouver quand l’action a eu lieu et également le nom de la personne identifiée et imprimer ces informations directement en PDF ou en fichier CSV.

ACCESS TO 3DSWYM DIRECTLY FROM THE MySession SIDE PANEL

Accédez aux comunautés 3DSwym au niveau du panneau d’intégration MySession et envoyez directement des notifications à vos collègues lorsque vous travaillez sur un assemblage. Un ensemble d’outils de collaboration étaient déjà intégrés et c’est maintenant le cas également pour les communautés et les conversations de 3DSwym.

« OPEN WITH » IN 3DDRIVE

Ouvrez directement depuis des dossiers 3DDrives les fichiers SOLIDWORKS. Vous n’avez ainsi plus l’obligation d’installer 3DEXPERIENCE drive for Windows, l’utilitaire qui permet de synchroniser les dossiers que vous avez au niveau de votre 3DDrive avec des dossiers stockés localement.

UP-TO-DATE TEMPLATE

Une gestion de vos Template facilitée. Téléchargez localement uniquement la dernière des révisions d’un même Template stockées dans la plateforme. Pour cela, veillez à monter proprement les révisions de votre Template en créant plusieurs révisions d’un même fichier et non pas plusieurs Template différents des différentes révisions dont le nom de fichier serait identique.

NEW CHECK IN FILE PREPARATION ASSISTANT

L’utilitaire « file preparation assistant » vous permet de faire un check up de vos données avant de réaliser un import par lot et vous permet de résoudre en amont de nombreux problèmes susceptibles de stopper l’enregistrement. Désormais cet utilitaire vérifie également la présence d’anciens fichiers sauvegardés en version SOLIDWORKS 2020 ou en versions antérieures. Si tel est le cas, ces fichiers devront être mis à jour et sauvegardés à partir d’une version 2021 ou d’une version plus récente, sinon l’enregistrement par lot échouera complètement.

VIRTUAL COMPONENT DELETION

Supprimez ou sauvegardez les composants virtuels, enregistrés en interne dans le fichier d’assemblage, sans rencontrer de message d’erreur que vous ayez le statut d’auteur ou de responsable.

MATERIAL EXPOSITION

L’affectation du matériau, faite dans SOLIDWORKS, est désormais respectée sur la plateforme. Attention pour certains matériaux, il faut d’abord connecter la base de données des matériaux Solidworks à la plateforme pour qu’ils soient correctement exposés grâce à l’application « material definition ».

MULTI-LEVEL APPROVAL DRAWING STAMPING

Si avec la fd02 vous deviez changer la maturité de l’objet manuellement, vous pouvez maintenant, avec la fd03, utiliser une route et voir un ensemble de nouveaux attributs au niveau d’une cartouche, par exemple la date de distribution ou la personne l’ayant distribué.

SOLIDWORKS FLOW SIMULATION AND SOLIDWORKS PLASTICS IN 3DEXPERIENCE SOLIDWORKS

Utilisez une licence SOLIDWORKS Flow Simulation ou Plastic Desktop en compatibilité avec votre 3DEXPERIENCE SOLIDWORKS.

CONFIGURABLE NAME FOR DERIVED OUTPUT

Etablissez des règles de nommage spécifiques pour les sorties dérivées en fonction du type d’objet d’origine. Les formules de nommage utilisées sont basées sur une liste d’attributs que vous pouvez faire figurer ou non dans le nom, séparés par des tirés.

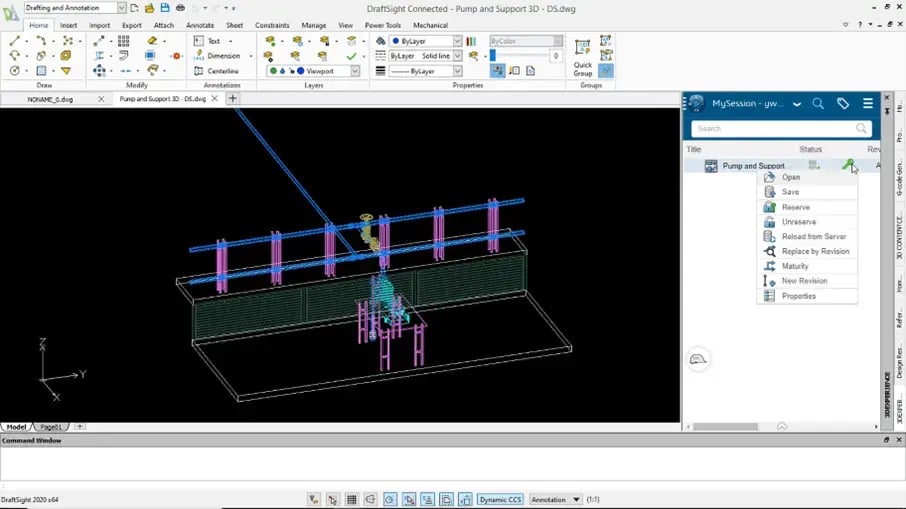

3DEXPERIENCE DRAFTSIGHT PREMIUM AND MECHANICAL

Parmi les améliorations de l’outil 2D DraftSight, vous pouvez désormais retrouver la structure de votre dossier automatiquement dans la structure des bookmarks. De plus, depuis la boîte de dialogue vous pouvez accédez directement à la navigation au travers des bookmarks.

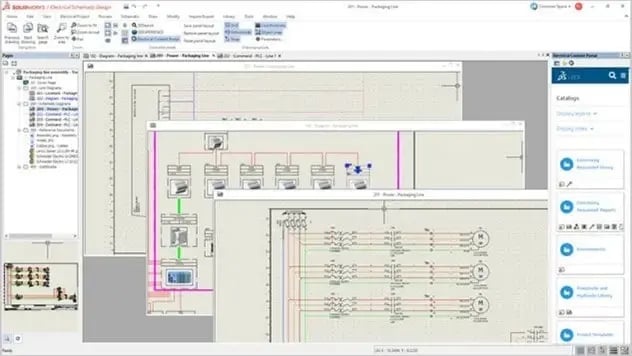

ELECTRICAL SCHEMATIC DESIGNER (ESX-OC)

EXPANDED USE OF 6WTAGS FOR ELECTRICAL DESIGN

Trouvez rapidement des composants électriques sur le portail ECP grâce à la recherche par date ou par classe avec l’outil 6WTag de la plateforme.

FASTER CONTENT DELIVERY TO YOUR DESIGN FROM THE ECP

Créez rapidement de nouveau designs électriques. Accélérez la création de vos bibliothèques et vos développements de projets électriques en faisant un glisser déposer du contenu depuis le portail ECP vers la zone graphique de Electrical Schematic Designer.

EXPANDED ELECTRICAL TERMINAL STRIP WIRING FLEXIBILITY

Créez de nouveaux designs plus facilement grâce à la nouvelle fonctionnalité de câblage des borniers électriques vous permettant de connecter des fils ou des câbles.

ADDITIONAL ‘ANNOTATE’ TAB FOR EDITING DRAWINGS

Modifiez des plans de harnais et de panneaux de commande en éditant les vues des composants directement à partir d’electrical schematic 2D sans revenir à la source 3D.

On part du composant 3D et on peut directement venir ici l’éditer dans electrical schematic 2D grâce à l’onglet annoter.

CATIA ROLES :

ROLE ECO-DESIGN ENGINEER (KED-OC)

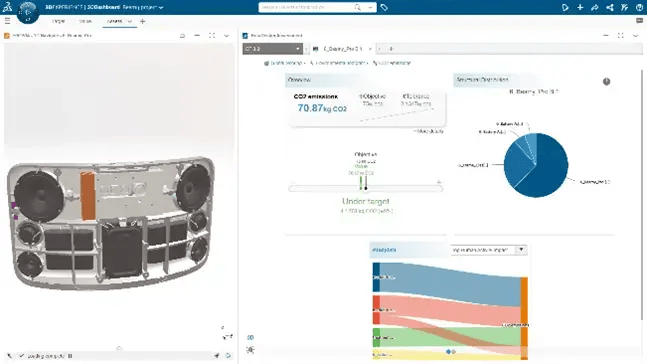

Amélioration de l’expérience utilisateur sur la conduite de vos analyses de cycle de vie de produits. Définissez puis surveillez facilement les objectifs de chaque métrique fixée.

Indiquez de façon détaillée l’impact environnemental des cycles de vie de pièces récupérées auprès de fournisseurs. Affinez ainsi l’analyse de votre ACV et optimisez votre produit.

FUNCTION DRIVEN GENERATIVE DESIGNER (GDE-OC)

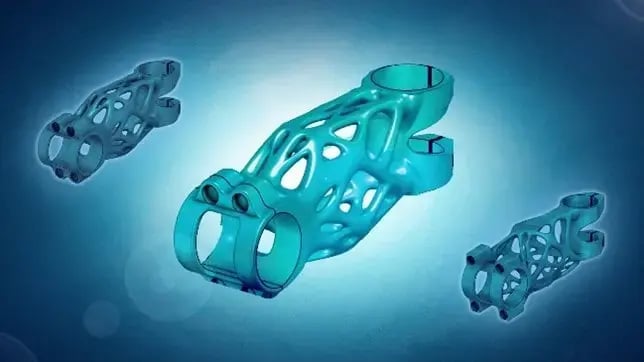

Amélioration du contrôle d’épaisseur minimal dans le rôle d’optimisation topologique. Vous pouvez désormais contrôler ce paramètre pour chaque espace de design.

La nouvelle fonctionnalité de filtre vous permet d’isoler facilement de petits domaines recouverts.

Une nouvelle fonctionnalité de reconstruction est également ajoutée et permet un nouveau type de reconstruction automatique à partir d’une surface extrudée directement. Le processus de reconstruction de la pièce est ainsi accéléré.

3D MOTION CREATOR

HELICAL SPRING 3D VISUALIZATION

Ajout d’une fonctionnalité de visualisation pour les ressorts qui s’adaptent désormais selon les distances, permettant une meilleure compréhension.

SIMULATION

UNIQUE DEFAULT OUTPUT REQUESTS

Personnalisez vos types de sorties dans vos préférences grâce à l’ajout d’un paramètre permettant d’enlever ou d’ajouter des sorties par défaut.

OPTION TO ANALYSE ONLY SELECTED PART

Réduisez vos temps de calculs grâce à la nouvelle fonctionnalité permettant d’isoler une pièce de votre assemblage et de réaliser une étude de fatigue uniquement sur cette partie. Vous n’avez plus à réaliser l’étude de fatigue sur l’ensemble de l’assemblage.

SUPPORT FOR GENERAL CONTACT IN THE THERMAL ANALYSIS

Utilisez le contact général pour réaliser des analyses thermiques. Vous pouvez alors automatiquement mapper et interpoler des températures au niveau des contacts.

COUPLED EULERIAN-LAGRANGIAN ANALYSIS

Vous pouvez à présent utiliser le CEL, modèle de simulation fluidique, notamment pour étudier l’interaction fluide structure.

NEW MID-POINT ALGORITHM IN HEX MESHING

Bénéficiez d’un nouveau modèle, le modèle de point milieu, permettant d’obtenir un maillage plus uniforme que ce soit au niveau de la taille ou du type d’élément utilisé dans le maillage grâce au maillage hexa.

STRUCTURAL DESIGNER (SRD-OC)

Bénéficiez de fonctionnalités post traitements notamment grâce à la visualisation de la précontrainte. Vous pouvez désormais accéder aux résultats d’états intermédiaires de précontraintes, là ou auparavant il était uniquement possible d’obtenir le résultat final ;

DEDICATED DASHBOARD

Accédez facilement aux informations pertinentes sur les différents rôles grâce à un tableau de bord dédié. Retrouvez des tutoriels et découvrez les nouvelles fonctionnalités de la version en cours et des versions précédentes grâce à l’onglet « What’s New » ;

FLUID DYNAMICS ENGINEER (FMK)

Réalisez des isosurfaces plus aisément grâce à une nouvelle fenêtre facilitant leur manipulation

Focus sur la gouvernance

La version FD03 de 3DEXPERIENCE SOLIDWORKS marque un tournant en offrant une compatibilité native avec SOLIDWORKS PDM. Les utilisateurs peuvent désormais basculer entre les deux plateformes pour gérer leurs données, offrant ainsi une flexibilité accrue dans leurs workflows.

Améliorations du 3DDrive

• Renommage automatique: Lors de la copie ou du déplacement de fichiers, 3DDrive renomme automatiquement les fichiers dupliqués pour éviter les conflits.
• Intégration Google Drive: Les utilisateurs peuvent désormais visualiser les aperçus de leurs fichiers Google Sheets, Docs et Slides directement dans 3DDrive.
• Visualisation 360°: 3Dplay détecte automatiquement les images 360° et propose une expérience de visualisation immersive.
• Recherche avancée: De nouvelles options de filtrage et de taggage permettent de retrouver rapidement l'information dans 3D Search.

Renforcement des fonctionnalités communautaires

• Modération: Les membres des communautés peuvent désormais signaler du contenu inapproprié et les administrateurs peuvent modérer les discussions.
• Personnalisation: Les communautés peuvent définir leurs propres règles et conditions d'utilisation.
• Communication enrichie: Les utilisateurs peuvent ajouter des messages audio et vidéo à leurs conversations.

Amélioration de la gestion des problèmes (Issue Management)

• Liens entre éléments: Il est possible de lier des problèmes à d'autres éléments de la plateforme (messages, médias, projets, etc.) pour une meilleure traçabilité.
• Templates personnalisables: Les utilisateurs peuvent créer des templates de problèmes avec des workflows et des notifications prédéfinis.
• Abonnements: Les utilisateurs peuvent s'abonner à des templates pour être notifiés des nouveaux problèmes créés.

Optimisation des projets et tâches

• Suivi de l'avancement: Une nouvelle fonctionnalité permet de visualiser l'avancement de toutes les tâches d'un projet.
• Checklists: Les projets peuvent être associés à des checklists pour s'assurer que toutes les étapes sont bien respectées.
• Hyperliens: Il est possible d'ajouter des hyperliens dans les tâches pour faciliter l'accès à des informations complémentaires.

Amélioration de la gestion des produits

• Verrouillage/déverrouillage: Les produits physiques peuvent être verrouillés pour éviter les modifications non autorisées.
• Duplication et remplacement: De nouvelles commandes facilitent la duplication et le remplacement d'éléments dans la structure produit.
• Qualification des articles: Il est possible de créer des qualifications entre les articles fournisseurs et les articles de fabrication.

Nouveautés dans le domaine de la fabrication

• Détection de robots: L'IA permet de détecter automatiquement les robots dans les nuages de points.
• Visualisation des nuages de points: Une nouvelle fonctionnalité améliore la visualisation des nuages de points en zoomant.
• Liaison entre produits et sites de production: Il est possible de définir le lieu de fabrication ou d'assemblage d'un produit.
• Assistant d'usinage: Un nouvel assistant basé sur l'IA aide les utilisateurs à choisir les meilleures stratégies d'usinage.

En résumé, cette nouvelle version de 3DEXPERIENCE apporte de nombreuses améliorations dans les domaines de la collaboration, de la gestion de données, de la gestion de projets et de la fabrication. L'intégration de l'IA et l'amélioration de l'expérience utilisateur sont des tendances fortes de cette mise à jour.

Mots-clés: 3DEXPERIENCE, SOLIDWORKS PDM, 3DDrive, communauté, issue management, projet, fabrication, IA.
