Optimiser ses mises en plan Solidworks



Découvrez dans cet article comment optimiser vos mises en plan SOLIDWORKS !Vous le savez surement, SOLIDWORKS dispose d’un système de calques, qui vous permettent de modifier rapidement les couleurs et les styles de traits de vos annotations (côtes, bulles automatiques etc.). Mais saviez-vous qu’il était possible de rendre automatique la sélection du calque au moment de la création de vos annotations ? Cela vous permettrait, par exemple, de donner un style particulier à vos côtes de diamètre, et un autre à vos côtes linéaires.

Label

This is a title

2903
lorem ipsum dolor

Améliorez l'organisation et la lisibilité de vos mises en plan SOLIDWORKS en tirant parti de la fonctionnalité des calques automatiques. Cette astuce simple vous permet de gagner du temps et de l'efficacité en définissant des calques par défaut pour vos annotations et cotations.



Les prérequis au bon fonctionnement des calques automatiques

 Les calques doivent être créés par défaut. Ils peuvent appartenir au modèle de mise en plan, ou au fond de plan

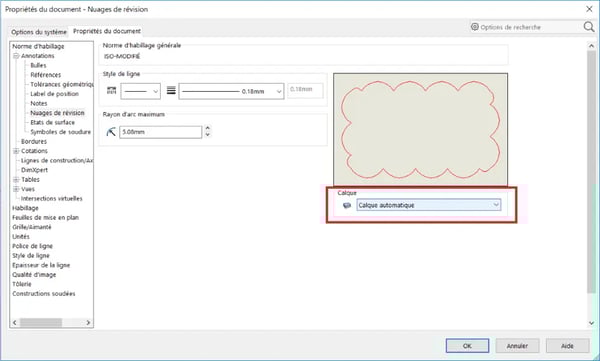

► Dans les options du document, vous devez choisir, sur chaque type d’annotation et de cotation, le calque désiré.

optimisercalque-min

Enfin, le calque global de votre modèle doit être réglé par défaut sur « Selon la norme », dans la barre d’outils « Calques »

optimisercalque2-min

Mises en plan SolidWorks

Enregistrez votre modèle de mise en plan, pour retrouver ces paramètres par défaut lorsque vous créez une nouvelle mise en plan. Par précaution, je vous conseille d’enregistrer votre modèle de document dans un fichier séparé, et de remplacer celui-ci une fois que le fichier vous convient parfaitement.

Vous pouvez désormais tester votre nouveau modèle de document et créer des annotations et cotations dont vous avez modifié le calque par défaut. Le calque se sélectionne automatiquement lorsque vous les ajoutez.

J’espère que cette astuce vous aidera à optimiser vos mises en plan et vous fera gagner en lisibilité et en efficacité ! A bientôt sur le blog SOLIDWORKS.

Conclusion

En adoptant la fonctionnalité des calques automatiques dans SOLIDWORKS, vous optimisez l'organisation et la lisibilité de vos mises en plan, gagnez du temps et améliorez votre efficacité. N'hésitez pas à mettre en pratique cette astuce pour profiter pleinement des avantages des calques automatiques !
