La fonctionnalité tenon mortaise sur Solidworks

Corps multiples Tenon mortaise Solidworks

Plongez dans le monde des assemblages précis et robustes avec la fonction Tenon Mortaise de SOLIDWORKS

Introduite dans SOLIDWORKS 2018, la fonction Tenon Mortaise offre une solution puissante et polyvalente pour la création d'assemblages mécaniques. Que vous travailliez sur des constructions multi-corps complexes ou des assemblages simples, cette fonctionnalité s'adapte à tous vos besoins.

Insertion → Tôlerie → Tenon et mortaise

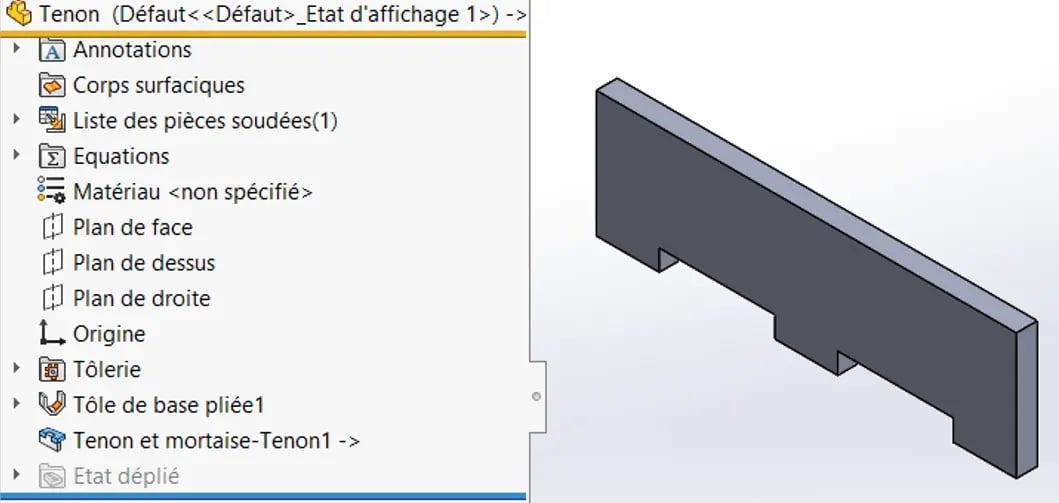

Chacune des deux fonctions sera créée dans les arborescences respectives.

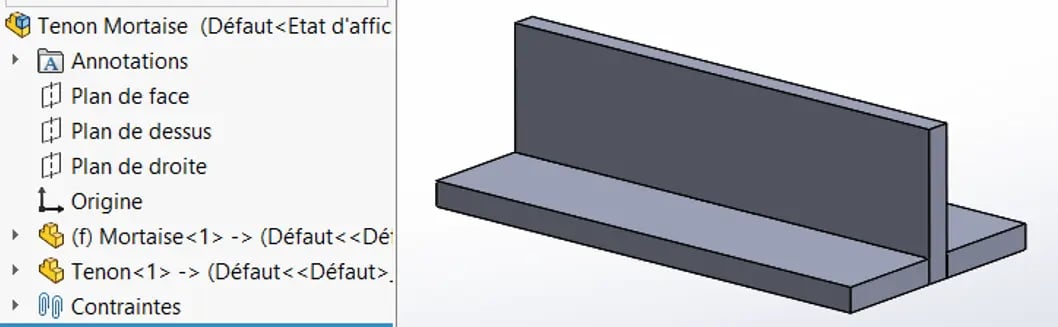

L’assemblage :

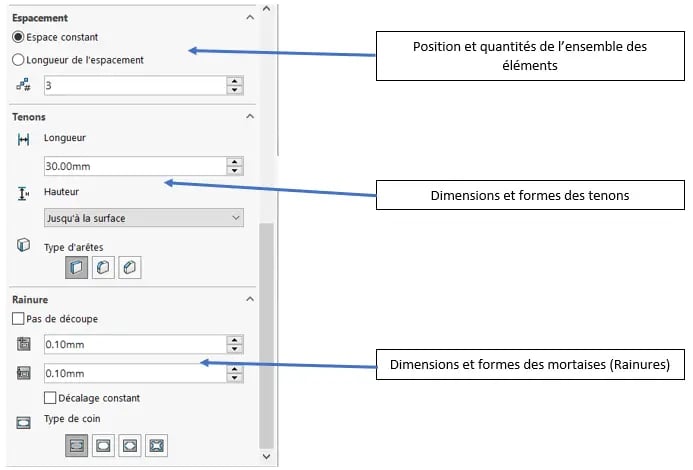

La fonction Tenon et mortaise permet de créer des tenons sur un corps et des mortaises (trous) sur un autre corps, afin de verrouiller les deux corps. Vous pouvez spécifier l’aspect des tenons et des mortaises et leur distribution le long des entités sélectionnées.

Les tenons et les mortaises facilitent la soudure de pièces entre elles et minimisent les exigences de construction de déplacements imposés compliqués car vous pouvez verrouiller plusieurs pièces de tôlerie. Cette fonction est disponible dans toutes les pièces, pas seulement les pièces de tôlerie. Vous pouvez l’utiliser dans des corps uniques, des corps multiples et des pièces dans le contexte d’un assemblage.

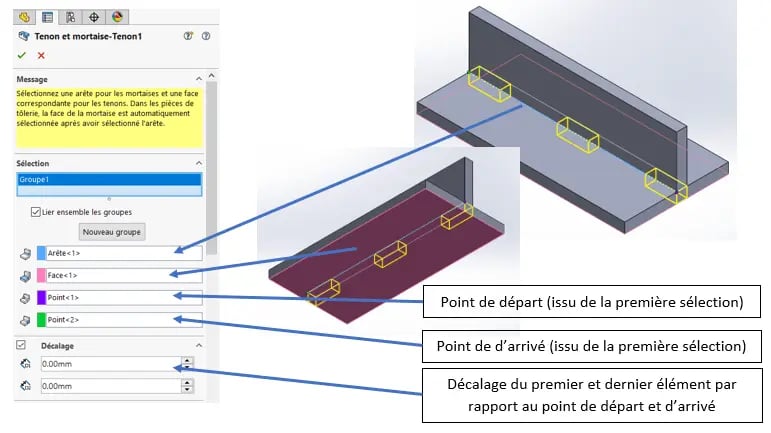

Les arêtes et faces doivent correspondre les unes aux autres. Lorsque vous sélectionnez une arête pour les tenons, vous devez sélectionner une face correspondante pour les mortaises. Les faces peuvent être planes ou cylindriques, mais les arêtes et les faces ne doivent pas nécessairement se toucher.

En conclusion, la fonction Tenon Mortaise de SOLIDWORKS se révèle être un outil indispensable pour tous les concepteurs et ingénieurs qui cherchent à créer des assemblages précis, robustes et efficaces. Sa simplicité d'utilisation, sa polyvalence et sa puissance en font un atout précieux pour une large gamme de projets.
