A quoi sert le logiciel Abaqus ? Quel est l'objectif d'Abaqus ? Qu'est ce qu'un plugin sur Abaqus ? Quel est le rôle et l'objectif d'une extension Abaqus ? Quels sont les top 5 des extensions à connaitre sur Abaqus ? Pourquoi ses plugins sont-ils indispensables et essentiels ?

Abaqus est un progiciel généraliste de simulation par éléments finis. Selon votre secteur industriel, vos problématiques ne seront pas les mêmes et vous aurez besoin d’avoir des outils propres à votre cœur de métier. Un ingénieur qui conçoit un réservoir sous pression n’aura pas les mêmes besoins qu’un ingénieur concevant des ponts. Chaque utilisation est différente. Cela s’appelle “l’expérience utilisateur”.

Mais ici, la question est : comment pouvons-nous rendre cette expérience de simulation encore meilleure ? En utilisant des plugins ! Les plugins sont des extensions logicielles qui ajoutent des fonctionnalités supplémentaires à Abaqus. Ils vous permettent de          personnaliser votre expérience de simulation et de rendre votre travail plus efficace. Que vous soyez un utilisateur débutant ou expérimenté, les plugins peuvent vous aider à gagner du temps et même à ajouter une touche de plaisir à votre travail (sinon consulter notre page formation) . Alors, quels sont les plugins indispensables à utiliser avec Abaqus ?

Depuis de nombreuses années, Dassault Systèmes met à disposition des plug-ins / extensions gratuites Abaqus permettant d’ajouter à Abaqus/CAE de nombreuses fonctionnalités.

Il en existe plus de 70 à télécharger librement sur la base de connaissance : https://support.3ds.com/knowledge-base/?q=docid:QA00000008694

Voici une liste non exhaustive des cinq plugins les plus couramment utilisés et les plus essentiels pour une meilleure performance de votre entreprise.



Plugin 1 : Gestionnaire d’objets dépendants de plusieurs étapes



J’ai un modèle Abaqus/CAE avec un grand nombre d’objets dépendants des étapes comme les demandes de sortie de champ, Existe-t-il un outil qui peut rendre ces processus plus efficaces ? Est-il possible dans Abaqus/CAE de gérer tous les objets dépendants des étapes dans une boîte de dialogue de type gestionnaire ?"

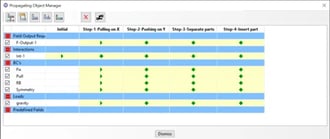

plugin-abaqus-Gestionnaire d’objets

C’est la question existentielle que se pose tout ingénieur travaillant sur un modèle complexe. Comment modifier rapidement et simplement une fonction parmi des dizaines voire des centaines sans avoir à ouvrir d'autre page. Soyez simple et efficace et procurez vous un "raccourci" sur le côté de votre écran. Vous aurez la possibilité de :


      Analyser étape par étape les actions que vous faites sur le logiciel.
     Supprimer et / ou reprendre des objets grâce.




Plugin 2 : Ranger et attribuer efficacement des propriétés de section, des types d'éléments et des maillages à un grand nombre de pièces

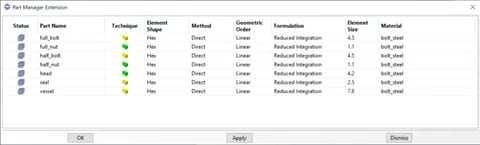

plugin-abaqus-gestionnaire-attribution




J’ai un modèle Abaqus/CAE avec un grand nombre de pièces et d’instances. Je souhaite attribuer rapidement des propriétés de section, des types d’éléments et mailler chaque partie à partir d’un emplacement central. Existe-t-il un outil qui peut rendre ces processus plus efficaces ?”

Très similaire au premier plug-in, celui-ci vous permet de gérer un grand nombre de pièces dans un modèle et de facilement assigner des matériaux, changer de taille d’éléments.

Cet outil est destiné à :

     Faciliter les opérations précitées.

     Attribuer plus rapidement des propriétés de section.
     Mailler chaque partie à partir d'un emplacement central.


  Il n’est pas destiné à mailler automatiquement des pièces complexes ou difficiles. Une utilisation suggérée est pour les modèles avec des dizaines, voire des centaines, de pièces assez uniformes.



Plugin 3 : Somme des efforts de réaction



Je voudrais additionner les forces de réaction pour un ensemble particulier de nœuds dans mon modèle. Existe-t-il un moyen rapide de le faire ?”

plugin-abaqus-somme des efforts

Ce plugin-là ne paie pas de mine, pourtant savons-nous ô combien il peut s’avérer utile et important.

Son interface n’est pas forcément attractive, mais sa fonction principale permet de sommer tous les efforts de réaction sur un groupe de nœuds sélectionnés.

     Vérifier les réactions dans un problème de structure.

     Analyser une différence ou non entre la somme des forces appliquées et la somme des réactions calculées.





Plugin 4 : Convertir des données nominales de contrainte-déformation plastique





Abaqus exige que les définitions des matériaux élasto-plastiques soient saisies en termes de module d’élasticité et de contrainte réelle – déformation plastique logarithmique. Existe-t-il des moyens automatisés de convertir mes données de contrainte-déformation nominales en contraintes réelles – déformation plastique logarithmique requis par Abaqus ?”

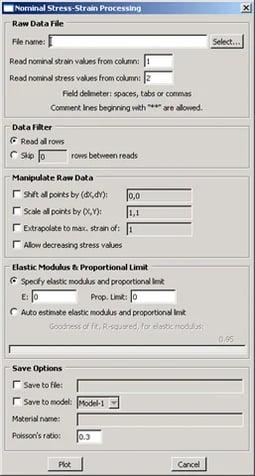

plugin-abaqus-utilitaire

Pour tous ceux qui travaillent avec la plasticité des métaux, cette extension vous simplifiera la vie !

Le manuel de l’utilisateur d’Abaqus présente les équations nécessaires pour convertir les données de contrainte déformation nominales d’un matériau isotrope en données de contrainte réelle – déformation plastique logarithmique. Abaqus n’a pas de fonctionnalité intégrée pour effectuer cette conversion. Cependant, Abaqus inclut les moyens permettant aux utilisateurs d’étendre ses capacités « prêtes à l’emploi ».

Ce plug-in permet de :

     Tracer et manipuler les données brutes des tests de contrainte déformation nominale

     Déterminer un module à partir d'un emplacement central
     Convertir les données dans le format contrainte réelle - déformation plastique logarithmique




Plugin 5 : Créer une pièce 2D axisymétrique à partir du modèle 3D



Existe-t-il un moyen dans Abaqus/CAE de créer une pièce axisymétrique rigide/déformable analytique à partir d’une pièce 3D ?”

Les éléments axisymétriques permettent la modélisation de corps de révolution dans des conditions de chargement à symétrie axiale.

Un modèle 2D axisymétrique aura un temps de résolution nettement moins important qu’un modèle 3D. Sous les hypothèses adéquates, il est donc primordial d’analyser un modèle axi.

De plus, la modélisation 2D axisymétrique n’est utile que pour le calcul. Le besoin final de la pièce consiste en sa forme 3D. Ce plug-in vous permettra alors de gagner du temps de modélisation.

En conclusion, l’utilisation de plugins dans la simulation Abaqus peut considérablement améliorer l’expérience de l’utilisateur et optimiser les résultats obtenus. Les plugins offrent des fonctionnalités avancées de modélisation, d’amélioration de l’interface utilisateur, de gestion des données de simulation et d’analyse approfondie des résultats. Il est essentiel de choisir judicieusement les plugins les plus adaptés à vos besoins et de les intégrer dans votre flux de travail. En incorporant ces plugins indispensables, vous pourrez maximiser l’efficacité de vos simulations Abaqus. Investir dans ces outils complémentaires est donc fortement recommandé pour une expérience de simulation Abaqus optimale.
