Les nouveautés de Solidworks 2024

Vous créez d’excellentes conceptions, et ces conceptions sont transformées en expériences de produits. Pour rationaliser et accélérer votre processus de développement de produits, de la conception à la fabrication, SOLIDWORKS® 2024 contient de nouvelles améliorations axées sur l’utilisateur, destinées à vous aider à travailler plus intelligemment, plus rapidement et en collaboration avec vos équipes et vos partenaires externes.

Label

This is a title

2903
lorem ipsum dolor

Chaque version de SOLIDWORKS vise à améliorer votre flux de travail en rendant les outils que vous utilisez le plus rapides et efficaces possible. De plus, SOLIDWORKS 2024 élargit votre palette d’outils avec des solutions spécifiques et la possibilité de connecter facilement vos données de conception à la plateforme 3DEXPERIENCE® basée sur le cloud avec les services cloud.

Disponible pour tout nouvel achat de licences de CAO SOLIDWORKS Desktop, Cloud Services vous permet de partager et d’annoter des conceptions 3D avec n’importe qui, de stocker et d’accéder aux conceptions en toute sécurité et de gérer formellement les modifications de conception. Les services Cloud éliminent les difficultés associées aux outils traditionnels de partage et de collaboration en matière de conception, en simplifiant les tâches quotidiennes pour vous aider à vous concentrer sur la conception. vous concentrer sur la conception.

Avec de nouvelles possibilités de gestion, de partage et de collaboration des données à vos côtés, explorons les nouvelles possibilités de la conception. de données, de partage et de collaboration, explorons les nouvelles de conception disponibles avec SOLIDWORKS 2024.

Travailler plus intelligemment

un homme travaillant sur son ordinateur

Réduisez votre charge de travail dans SOLIDWORKS grâce à la possibilité de défaire des modèles plus efficacement, d’ajouter des caractéristiques de pièces à des assemblages en insérant d’abord de manière associative un assemblage dans une pièce, et d’inclure l’unité de mesure en tant que propriété personnalisée dans vos notes et vos tableaux.

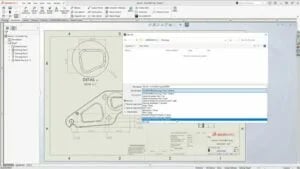

Expérience utilisateur

Collaborez avec toute personne utilisant une ancienne version de SOLIDWORKS en enregistrant vos fichiers dans une version antérieure. Enregistrez des pièces d’assemblages et mises en plan sous une version de SOLIDWORKS pendant deux ans avant la dernière version.

expérience utilisateur

Pièces et caractéristiques

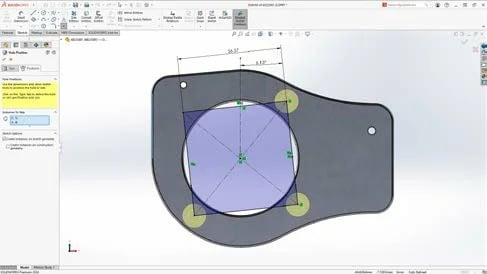

Assistant de perçage

assistant de perçage

Accélérer le placement des trous de l’assistant de perçage grâce à la nouvelle option de sélection des points d’extrémité de la géométrie où les trous sont placés automatiquement. Vous pouvez également utiliser des entités d’esquisse géométrique comme des lignes, des carrés, des rainures et des splines comme guides pour positionner les trous. Survolez les entités et cliquez pour positionner les trous sur ces entités d’esquisse.

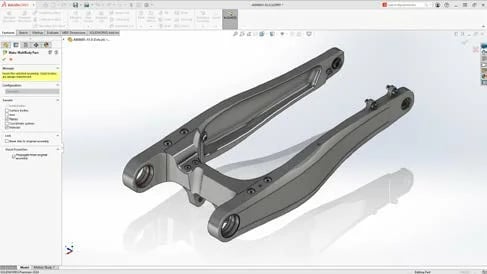

Création de pièces multicorps à partir d'assemblages

création de pièce multicorps

L’outil Créer une pièce multicorps permet de convertir un assemblage complet en une pièce multicorps unique et distincte, liée à l’assemblage. L’assemblage parent reflète toutes les caractéristiques que vous créez dans la pièce à corps multiples liée. Les applications de la plate-forme en aval prennent également en charge ces fonctionnalités, de sorte que vous pouvez effectuer des opérations de post-assemblage sur la pièce à corps multiples, telles que l’enlèvement de matière.

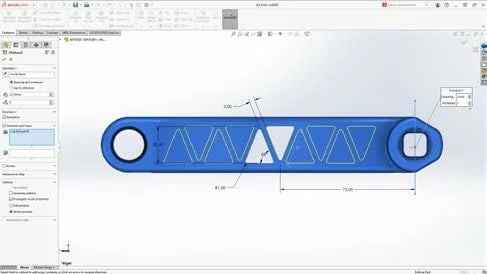

Motif linéaire bidirectionnel

motif linéaire bidirectionnel

Créez des motifs linéaires bidirectionnels d’un simple clic grâce à la nouvelle option Symétrique. La création d’un motif linéaire bidirectionnel offre désormais une plus grande souplesse. Cette option accélère la création d’un motif linéaire bidirectionnel en éliminant la nécessité de définir la deuxième direction du motif linéaire. Cela garantit également que les deux directions seront symétriques et auront le même nombre d’instances dans le motif.

Assemblages

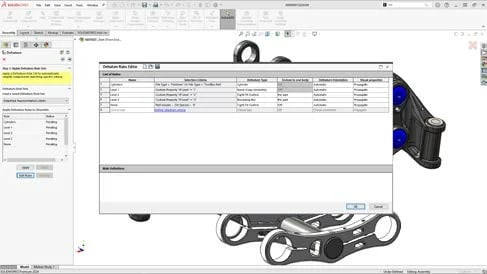

Définitions des ensembles de règles

définition des ensembles de règles

Simplifiez votre conception en moins d’étapes pour améliorer les performances et protéger votre propriété intellectuelle. Défaussez votre modèle à l’aide de l’option « Défaussez la silhouette », en utilisant des règles qui peuvent être basées sur des critères tels que la propriété personnalisée, la propriété de masse et le nom du fichier.

Réparer les références manquantes dans un schéma linéaire ou circulaire

Réparer les références manquantes dans un schéma linéaire ou circulaire

Passez moins de temps à réparer les références manquantes pour les modèles de composants linéaires et circulaires, car SOLIDWORKS peut désormais trouver automatiquement les références manquantes. linéaires et circulaires, car SOLIDWORKS peut désormais trouver automatiquement une référence de remplacement appropriée, si elle est disponible.

Références Mate et réparation automobile des références Mate

Références Mate et réparation automobile des références Mate

Réussissez l’assemblage des composants dès la première fois. Soyez plus précis lorsque vous assemblez des composants avec une référence de contrainte existante en permettant à l’utilisateur de choisir parmi les solutions de référence de contrainte possibles. Désormais, lors de la création de références de contrainte, vous pouvez sélectionner « Créer des contraintes uniquement » lorsque les noms correspondent, afin de créer des références de contrainte uniquement lorsque les noms des références de contrainte sont identiques.

Les améliorations apportées à la fonction de réparation automatique pour les contraintes concentriques et parallèles permettent d’ajouter des critères supplémentaires pour l’identification des entités de remplacement.

Plus de possibilités au bout des doigts :

  • Utilisez de nouveaux flux de modélisation avec la possibilité d'insérer de manière associative un assemblage dans une pièce. L'assemblage étant désormais une pièce, vous pouvez lui appliquer toutes les fonctionnalités de la pièce. Vous pouvez également afficher une pièce unique dans une nomenclature à la place d'un assemblage.
  • Créez une propriété personnalisée qui vous permet d'afficher automatiquement dans vos notes et vos tableaux non seulement la valeur, mais aussi l'unité de mesure (longueur, masse, angle, etc.).

Travailler plus vite

homme travaillant a son bureau

Travaillez plus efficacement dans SOLIDWORKS grâce à la création intelligente et instantanée de cotes d’esquisse intelligente et instantanée des cotes d’esquisse, des améliorations pour les cotes de chaîne dans les mises en plan et l’accès à de nouveaux nouveaux composants dans la boîte à outils.

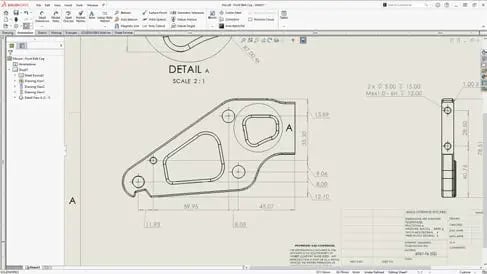

Dessin et détails

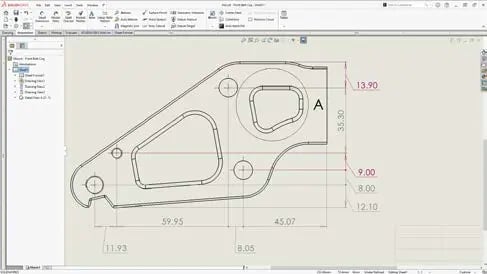

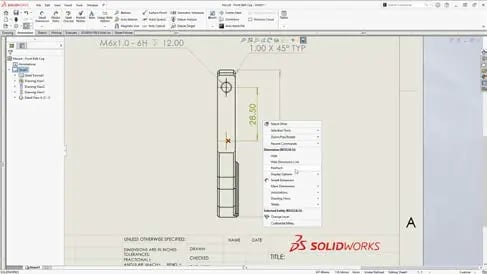

Dimensions superposées

dimension superposées

Vous pouvez mieux comprendre quelles dimensions sont remplacées sur un dessin en affichant les dimensions remplacées dans une couleur différente.

Conservation des cotes en chaîne

conservation des cotes en chaînes

Accélérer les dessins d’exécution en utilisant la cotation colinéaire pour les dimensions de la chaîne. pour les dimensions de la chaîne, et évitez de surcharger les dimensions en en respectant les normes de dimensionnement ISO/ANSI. Veillez à ce que les dimensions de la chaîne restent colinéaires, même si l’espace est limité. Lorsque le texte des dimensions et les pointes de flèches se chevauchent, vous pouvez sélectionner des options pour obtenir le meilleur ajustement possible.

Rattachement des cotes pendantes

rattachement des cotes pendantes

Accélérez la réalisation de vos dessins grâce aux améliorations apportées au rattachement des cotes manquantes. Une nouvelle option appelée rattacher est disponible dans RMB pour toutes les cotes, y compris les cotes pendantes. Elle permet un flux de travail plus précis pour le rattachement.

Tôle métal

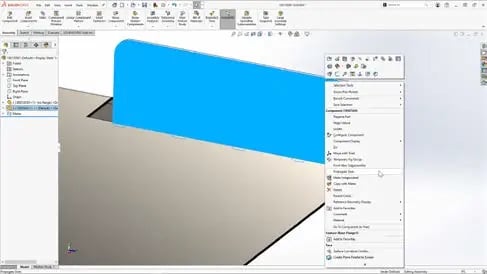

Propagation des rainures

propagation des rainures

Conception rapide de pièces en tôle contenant des onglets et des fentes et d’encoches. Les rainures se propagent désormais à toutes les instances d’une pièce à onglet dans un assemblage, quelle que soit la façon dont les autres instances de la pièce ont été conçues.

Onglet et fente

ongle et fente

Une nouvelle option permet d’améliorer la fabricabilité des pièces lors de l’utilisation lors de l’utilisation des fonctions d’onglet et de rainure de la tôle. Lorsqu’une pièce à onglet est inclinée par rapport à la surface où la rainure doit être située, vous avez maintenant la possibilité de sélectionner une coupe normale à la surface. Une coupe normale peut être fabriquée plus facilement à l’aide de procédés de découpe de tôle standard, tels que le laser, le jet d’eau, etc.

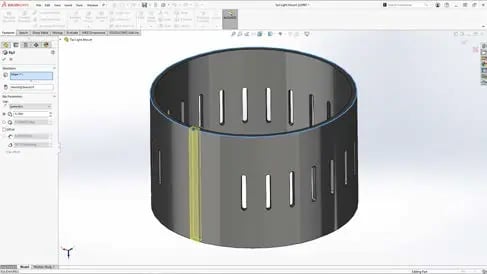

Outil de découpe

outil de découpe

Utilisez l’outil de refente pour convertir des pièces solides cylindriques et coniques à paroi fine en tôle sans effort. en tôle avec moins d’efforts. Créez une fonction de tôle dans les cylindres et les cônes à parois minces, puis utilisez la commande Insérer des courbes pour les convertir en pièces de tôle qui peuvent être aplaties pour la fabrication. qui peuvent être aplaties pour la fabrication.

Système de structure et éléments soudés

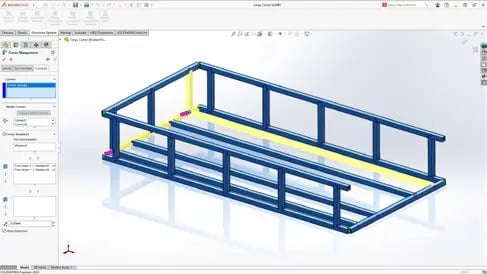

Traitements d'angle

traitements d'angle

Créez des soudures dans les systèmes de structure plus rapidement et avec moins de modifications grâce aux nouveaux traitements d’angle par défaut standard de l’industrie. Les traitements d’angle par défaut sont maintenant plus typiques des traitements d’angle standard utilisés dans l’industrie.

En plus de ce qui précède :

  • Passez moins de temps à créer des fixations standard grâce à l'ajout de plus de 70 nouveaux types et variantes de fixations ANSI pouces/métriques dans la boîte à outils.
  • Bénéficiez d'une amélioration spectaculaire des performances lorsque vous travaillez avec des modèles de grande taille, grâce à une réduction significative de la pause lorsque vous relâchez la souris lors de la rotation des modèles.
  • Modélisez les parcours des harnais électriques en 3D sous forme de segments individuels ou de groupes de fils distincts afin d'obtenir plus de détails.

Travailler ensemble

SOLIDWORKS est meilleur avec vos amis !

travailler ensemble

Permettez à d’autres personnes de travailler dans les différentes disciplines du développement de produits grâce aux améliorations apportées aux produits SOLIDWORKS  moyennant un coût supplémentaire, notamment PDM, Simulation, Electrical, Visualize, MBD, Composer, etc. Mieux encore, SOLIDWORKS inclut désormais l’accès à la plateforme 3DEXPERIENCE avec le Cloud.

Voici les principales nouveautés de ces solutions :

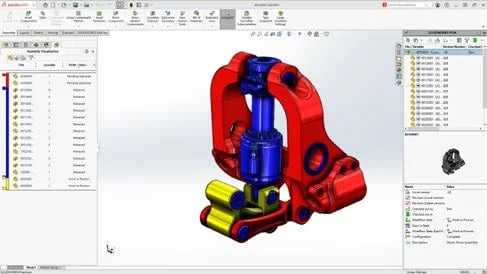

SOLIDWORKS PDM

exemple de solidworks pdm

Visualisation graphique de l’état du flux de travail, ainsi que d’autres données PDM, des assemblages SOLIDWORKS à l’aide de la visualisation des assemblages dans SOLIDWORKS PDM. Améliorez la protection et le suivi des données en veillant à ce que les informations de référence soient masquées pour les utilisateurs qui n’ont pas accès au fichier référencé, et en permettant aux utilisateurs d’extraire et d’annuler l’extraction dans l’historique des fichiers. Les temps de réponse sont plus courts pour les opérations courantes telles que l’ajout de fichiers, l’archivage, le changement d’état et l’utilisation de l’arbre de copie.

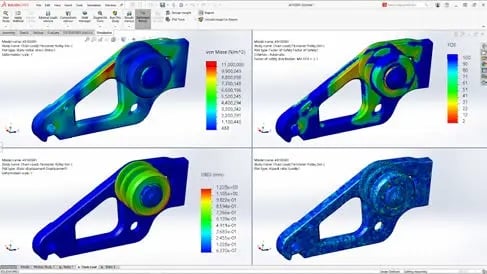

SOLIDWORKS Simulation

exemple de solidworks simulation

Détectez les régions qui rencontrent des problèmes de convergence de contact à l’aide du nouveau tracé de contrôle de convergence dans SOLIDWORKS Simulation. le nouveau tracé de contrôle de convergence dans SOLIDWORKS Simulation. Modéliser les connecteurs de roulements avec une plus grande précision, en utilisant les nouvelles options de couplage distribué et de rigidité d’inclinaison, ainsi que là de définir la rigidité en torsion pour stabiliser la rotation de l’arbre. Utilisez des flux de travail rationalisés pour spécifier les systèmes de canaux chauds et froids et lancez des séries multiples avec les nouvelles fonctions de simulation.

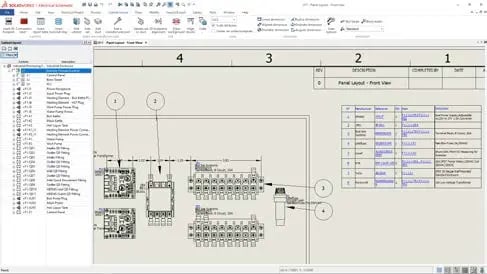

SOLIDWORKS Electrical

exemple solidworks electrical

Amélioration de la documentation grâce à l’auto-ballonnement des composants dans les dessins d’agencement d’armoires électriques en 2D, comme dans SOLIDWORKS, et à l’affichage de trois marques de composants consécutives ou plus sous la forme d’une plage. Améliorez les performances 3D en créant ou en mettant à jour uniquement l’itinéraire électrique actuel, plutôt que tous les itinéraires de tous les assemblages.

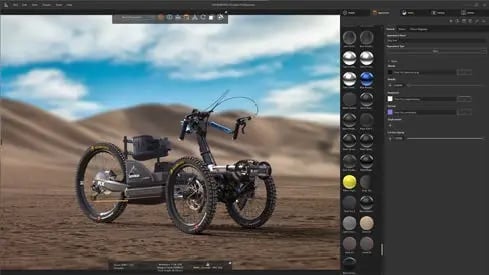

SOLIDWORKS Visualize

exemple solidworks visualize

Obtenez des rendus plus réalistes et améliorez la cohérence visuelle avec la plateforme 3DEXPERIENCE et d’autres applications. avec la plateforme 3DEXPERIENCE et d’autres applications en en adoptant des matériaux de rendu basés sur la physique (DSPBR) dans SOLIDWORKS Visualize et SOLIDWORKS Visualize Connected.

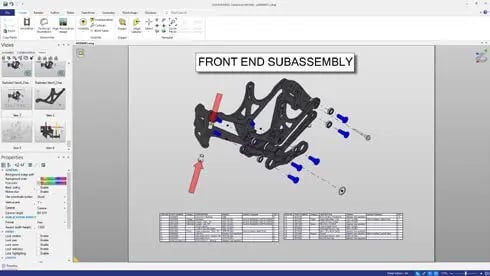

SOLIDWORKS COMPOSER™

exemple solidworks composer

Visualiser les PMI (informations sur la fabrication des produits) exportées vers un fichier SOLIDWORKS Composer (SMG) dans 3DPlay.

Mieux concevoir

Se connecter

plateforme 3DEXPERIENCE

Vous disposez de plusieurs options pour connecter facilement vos données SOLIDWORKS à la plateforme 3DEXPERIENCE afin d’augmenter la productivité de votre équipe et de tirer parti de ses capacités intégrées de gestion des données et de collaboration. Si vous souhaitez continuer à utiliser votre installation SOLIDWORKS Desktop existante, vous pouvez utiliser Collaborative Designer for SOLIDWORKS, qui connecte vos données à la plateforme 3DEXPERIENCE. Ou si vous recherchez une nouvelle installation SOLIDWORKS connectée au cloud, vous pouvez utiliser 3DEXPERIENCE SOLIDWORKS, qui est nativement connecté à la plateforme. Ces deux solutions incluent toutes vos fonctionnalités SOLIDWORKS préférées et s’installent localement. 3DEXPERIENCE SOLIDWORKS offre un nouveau mode hors ligne, qui vous permet de travailler sans connexion Internet.

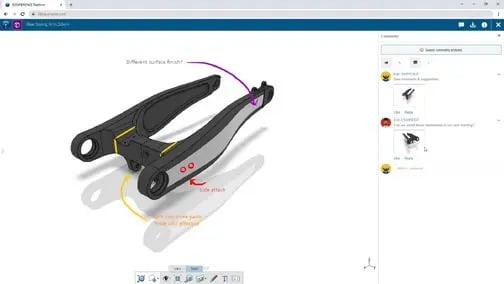

Collaborative Designer pour SOLIDWORKS fait partie des nouveaux services Cloud, disponibles pour les nouvelles licences SOLIDWORKS Desktop CAD achetées à partir du 1er juillet 2023.

Quelles sont les fonctionnalités incluses dans les services cloud dont vous pouvez profiter dès aujourd’hui ?

Partage et balisage : Possibilité de partager vos conceptions 3D avec N’IMPORTE QUI, directement à partir de SOLIDWORKS.

Stocker et réviser : Un centre de stockage en ligne spécialement conçu pour les relations et la collaboration en matière de CAO.

Gérer et contrôler : Accès complet à une suite d’outils permettant de gérer les données, d’effectuer des actions de modification et des approbations formelles, et de contrôler les tâches du projet.

Cliquez ici pour découvrir les avantages et les cas d’utilisation des services cloud.

Voici quelques-unes des dernières fonctionnalités auxquelles vous pouvez prétendre en connectant vos données SOLIDWORKS à la plateforme 3DEXPERIENCE :

  • Collaborez avec tout le monde, que ce soit en interne avec votre équipe ou en externe avec les parties prenantes, sans quitter SOLIDWORKS.
  • Personnalisez les règles d'interprétation des configurations SOLIDWORKS sur la plateforme 3DEXPERIENCE.
  • Familiarisez-vous rapidement avec la plateforme grâce à l'application « Welcome », qui propose de courts tutoriels vidéo et donne accès à des ressources plus approfondies et aux communautés d'utilisateurs de SOLIDWORKS.
  • Utilisez la gestion des données pour vous aligner sur le schéma de révision de l'entreprise.
  • Synchronisez les révisions de SOLIDWORKS avec celles de la plate-forme.
  • Enregistrez les données d'assemblage volumineuses tout en continuant à concevoir, grâce à la fonction d'enregistrement asynchrone.

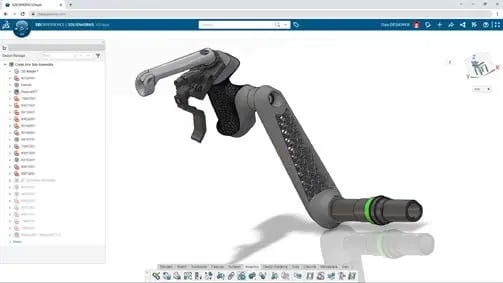

Élargir vos horizons et votre palette d'outils

Découvrez le fonctionnement de la 3DEXPERIENCE

Découvrez le fonctionnement de la 3DEXPERIENCE

Élargissez vos horizons au fur et à mesure que votre entreprise se développe en accédant aux meilleurs outils de la plateforme 3DEXPERIENCE pour l’ensemble du cycle de développement des produits, y compris la conception de nouvelle génération, la simulation avancée, la fabrication, etc.

Les rôles de conception SOLIDWORKS basés sur le navigateur, tels que 3D Creator, 3D Sculptor et Manufacturing Definition Creator, permettent de travailler avec la conception paramétrique, la modélisation de formes libres, la conception de structures, la tôlerie, les moules et bien plus encore.

Grâce aux mises à jour automatiques des rôles de conception basés sur le navigateur, vous avez toujours accès aux dernières mises à jour, y compris la possibilité de trouver et d’accéder à vos outils favoris avec la nouvelle commande de recherche, et la compatibilité avec CATIA® Eco-Design Engineer, qui vous permet de concevoir des produits plus respectueux de l’environnement depuis n’importe quel endroit et sur n’importe quel appareil.

Avec la simulation 3DEXPERIENCE Works, vous pouvez réaliser encore plus de scénarios d’hypothèses pour livrer de meilleurs produits, plus durables, dans le respect des délais et du budget, grâce à l’accès à des outils structurels, plastiques, fluides et électromagnétiques plus puissants. Surmontez les défis du développement de produits et gagnez un avantage concurrentiel en améliorant vos capacités d’ingénierie et en connectant les équipes sur la plateforme 3DEXPERIENCE.

Quelle que soit la taille de votre atelier, vous cherchez toujours à améliorer votre efficacité. Les solutions de fabrication de 3DEXPERIENCE Works comprennent l’usinage, la programmation de robots, la simulation de flux de travail, et bien plus encore.

Les données et les fils numériques sont essentiels pour prendre des décisions rapides et précises, et avec la plateforme 3DEXPERIENCE, vous aurez accès à des solutions adaptées, et vous connecterez également vos équipes.

La plateforme 3DEXPERIENCE rassemble tout et tout le monde sous un même toit sécurisé. Avantages supplémentaires :

  • Collaboration en temps réel
  • Gestion des données dans le nuage prête à l'emploi
  • Faible coût informatique : pas de serveur à installer ni de mises à jour logicielles
  • Possibilité d'étendre vos capacités avec des outils de pointe supplémentaires pour la conception, la simulation, la gestion des données et la fabrication.

Conclusion

Êtes-vous prêt à travailler plus intelligemment, plus rapidement, ensemble ?

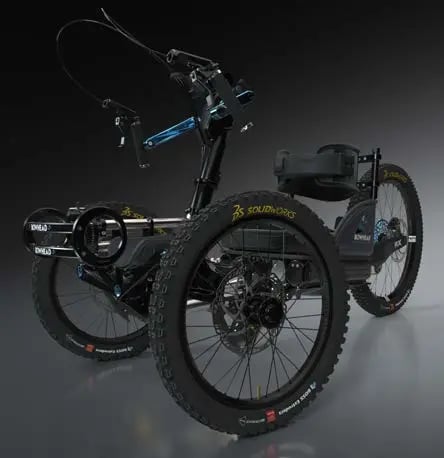

vélo fait grâce au logiciel solidworks et 3DEXPERIENCE

SOLIDWORKS estime que pour rester compétitif et se démarquer, il faut créer non seulement le meilleur produit possible, mais aussi une expérience.

« Lorsque vous offrez une expérience, vous devenez unique », déclare Manish Kumar, PDG de SOLIDWORKS.

Les principales améliorations de SOLIDWORKS 2024 apportent des améliorations aux produits existants et de nouvelles fonctionnalités innovantes qui vous permettent de travailler plus intelligemment, plus rapidement, ensemble et, en fin de compte, de créer une expérience.

SOLIDWORKS 2024 est disponible dès aujourd’hui. Contactez nous.

Visionnez les vidéos de démonstration et les cas d’utilisation de SOLIDWORKS 2024 ici.

Cliquez ici pour découvrir les nouvelles fonctionnalités qui vous permettent de vous concentrer sur la conception avec les services cloud.
